Gambaran Keseluruhan:

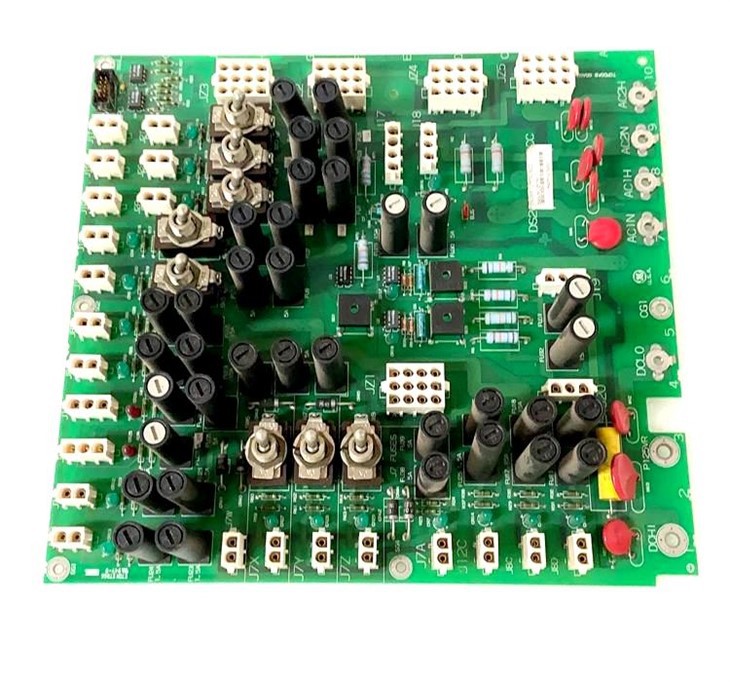

Lembaga Pengagihan Kuasa GE DS200TCPDG2B (DS200TCPDG2BEC) adalah komponen utama dalam sistem kawalan perindustrian GE. Ia bertanggungjawab terutamanya untuk mengurus dan mengedarkan kuasa untuk memastikan operasi biasa setiap lembaga dalam sistem. Lembaga Pengagihan Kuasa menerima kuasa 125 V DC dan mengedarkannya kepada beberapa komponen penting, seperti papan TCPS dalam setiap teras I/O, teras enjin kawalan, papan TCEA dalam teras P1, papan terminal DTBC dan DTBD dalam teras digital untuk kuasa output solenoid, dan secara tidak langsung.
Ia juga menguruskan kuasa 120/240 V AC dan menukarnya kepada 125 V DC melalui penukar DACA. Untuk sistem yang memerlukan voltan yang lebih rendah, pengkondisian kuasa boleh didapati melalui sambungan tertentu. Di samping itu, ia mempunyai suis penutup teras tunggal untuk penyelenggaraan dan penyelesaian masalah sistem yang mudah, dan papan terminal CTBA dalam teras R5 untuk memantau output kuasa PD. Dari segi aplikasi, ia digunakan secara meluas dalam Sistem Kawalan Turbin GE VI dan Mark VIE untuk memastikan pengagihan kuasa ke sistem kawalan turbin gas dan stim.
Ciri -ciri:
- Pengagihan Kuasa: Lembaga TCPD menerima kuasa 125 V DC dan mengedarkannya kepada komponen penting seperti:
- Papan TCPS dalam setiap teras I/O.
- Kawalan enjin.
- Lembaga TCEA dalam teras P1.
- DTBC dan papan terminal DTBD dalam teras digital untuk kuasa output solenoid.
- Teras I/O digital (Q11, Q21, dan Q51), tetapi secara tidak langsung dikuasakan oleh teras I/O yang berkaitan.
- Penukaran AC: Ia juga menguruskan kuasa 120/240 V AC yang dibekalkan kepada pengubah pencucuhan yang disambungkan ke papan terminal DTBC. Papan menukar kuasa AC ke 125 V DC menggunakan penukar DACA (AC ke DC) menggunakan penyambung JZ2.
- Pengadunan Kuasa: Bagi sistem yang memerlukan voltan yang lebih rendah (contohnya, hubungi #18 pada papan DTBC di teras Q51), sambungan JZ3 pilihan boleh digunakan. Kuasa selanjutnya dikondisikan melalui perintang menggunakan penyambung JZ1 dan kemudian diedarkan ke papan TCEA di teras P1.
- Penutupan teras individu: Lembaga termasuk suis untuk menutup setiap teras secara individu, menyediakan keselamatan untuk penyelenggaraan sistem dan penyelesaian masalah.
- Pemantauan Blok Terminal: Blok terminal CTBA di teras R5 memantau output kuasa PD dan menerima kuasa dari papan TCPD.
permohonan
Berikut adalah bidang aplikasi utama dan fungsi DS200TCPDG2B:
1. Gas dan Sistem Kawalan Turbin Steam
DS200TCPDG2B digunakan dalam sistem kawalan turbin Mark VI dan Mark VIE yang dibangunkan oleh GE. Sistem ini digunakan untuk pengurusan loji kuasa dan kawalan turbin gas dan stim. Ia memastikan pengagihan kuasa yang betul kepada komponen utama seperti teras enjin kawalan, teras I/O, dan papan lain yang berkaitan.
2. Pengagihan kuasa dalam sistem kawalan
Lembaga Pengagihan 125 V DC kuasa ke pelbagai subsistem, termasuk:
Lembaga TCPS dalam setiap teras I/O.
Kawalan enjin (bertanggungjawab untuk melaksanakan algoritma kawalan).
Lembaga TCEA dalam teras P1.
Ia juga memberi kuasa kepada papan terminal DTBC dan DTBD dalam teras digital, yang digunakan untuk kuasa output solenoid.
3. Pengurusan Kuasa Teras Digital I/O
Walaupun DS200TCPDG2B tidak secara langsung menguasai teras I/O digital (Q11, Q21, dan Q51), ia memainkan peranan dalam memastikan teras ini menerima kuasa secara tidak langsung melalui teras I/O yang berkaitan.
4. Kuasa Pengubah Pencucuhan
Lembaga ini menyediakan 120/240 V AC kepada pengubah pencucuhan yang disambungkan ke blok terminal DTBC.
Ini penting untuk sistem pencucuhan dalam turbin gas, kerana pencucuhan adalah penting untuk permulaan dan operasi.
Hubungi kami untuk mendapatkan petikan cepat!
Jika anda berminat dengan produk ini atau memerlukan lebih banyak butiran teknikal, sila hubungi kami dengan segera! Pasukan profesional kami akan memberi anda maklumat produk terperinci dan petikan yang kompetitif untuk memastikan anda mendapat penyelesaian yang paling sesuai dengan harga terbaik.
